Tabla de Particiones del ESP32

La flash del ESP32 es, físicamente, un chip aparte soldado en la placa. Desde el punto de vista del ESP32, esa flash es una secuencia larga de bytes —imaginala como una cinta de 4MB sin ninguna marca. En algún lugar de esa cinta vive el firmware. En otro lugar viven las credenciales de WiFi. En otro, los metadatos de OTA. Pero la cinta en sí no dice dónde empieza cada cosa: eso es trabajo del programador definirlo.

La tabla de particiones es la solución a ese problema. Es un directorio que vive al principio de la flash (en la dirección 0x8000 por defecto) y le dice al bootloader cómo está organizado el resto. Sin ese directorio, el bootloader no sabría dónde buscar nada.¹

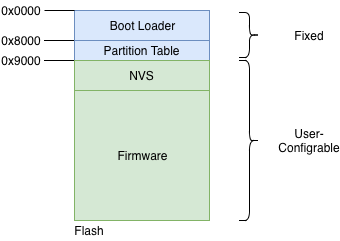

El layout más simple, sin OTA, se ve así:

El bootloader y la tabla de particiones ocupan las primeras posiciones y son fijos. Todo lo que viene después —NVS, firmware— es configurable por el programador.

Cómo se define la tabla

La tabla de particiones se escribe como un archivo CSV en el proyecto. En idf.py menuconfig, bajo Partition Table, podés elegir entre las tablas predefinidas que trae ESP-IDF o seleccionar Custom partition table CSV para usar la tuya. En ese caso, especificás el nombre del archivo y ESP-IDF lo usa al compilar y flashear.

Cada fila del CSV define una partición con estos campos:

Campo	Descripción
Name	Nombre identificador, máximo 16 caracteres
Type	Tipo de partición (app, data, etc.)
SubType	Subtipo según el tipo (factory, nvs, ota_0, etc.)
Offset	Dirección de inicio en la flash. Opcional: si se deja vacío, gen_esp32part.py lo calcula automáticamente ubicando la partición después de la anterior. Para particiones app, también resuelve solo la alineación a 64KB.2
Size	Tamaño en bytes, KB, o MB
Flags	Opcional. encrypted para cifrar con Flash Encryption

Por ejemplo, la tabla con OTA se ve así en el CSV:

# Name,   Type, SubType,  Offset,   Size
nvs,      data, nvs,      0x9000,   0x4000
otadata,  data, ota,      0xd000,   0x2000
phy_init, data, phy,      0xf000,   0x1000
factory,  app,  factory,  0x10000,  1M
ota_0,    app,  ota_0,    0x110000, 1M
ota_1,    app,  ota_1,    0x210000, 1M

Qué define cada entrada

Cada entrada de la tabla describe una región de la flash con tres datos: dónde arranca (su offset), cuánto ocupa (su tamaño), y qué tipo de cosa hay ahí.

Cada entrada tiene un tipo y un subtipo. ESP-IDF define cuatro tipos:

• app — código ejecutable que el bootloader puede correr
• data — cualquier otra cosa: credenciales, metadatos, filesystems
• bootloader y partition_table — gestionados automáticamente por ESP-IDF; no requieren entrada en el CSV

En la práctica, al escribir una tabla de particiones solo se trabaja con app y data. El subtipo hace la distinción más fina dentro de cada tipo: le dice exactamente qué clase de cosa hay en esa región y cómo tratarla.

graph TD
    P[partición] --> APP["<b>app</b><br/>código ejecutable"]
    P --> DATA["<b>data</b><br/>todo lo demás"]
    P --> AUTO["<b>bootloader / partition_table</b><br/>gestionado por ESP-IDF, sin entrada en el CSV"]
    APP --> FACTORY["<b>factory</b><br/>firmware de fábrica"]
    APP --> OTA0[ota_0]
    APP --> OTA1[ota_1]
    DATA --> NVS["<b>nvs</b><br/>clave-valor"]
    DATA --> OTADATA["<b>otadata</b><br/>metadatos OTA"]
    DATA --> NVSKEYS["<b>nvs_keys</b><br/>claves de cifrado"]
    DATA --> FS["<b>spiffs / littlefs</b><br/>filesystem"]

Tipos (segundo nivel) y subtipos (tercer nivel). Los tipos auto-gestionados no requieren entradas en el CSV.

Qué es cada partición

Tipo	Subtipo	Descripción	Docs
app	factory	Firmware que el bootloader corre por defecto cuando otadata está vacío. Es el destino del factory reset (configurable vía GPIO con CONFIG_BOOTLOADER_FACTORY_RESET). No soporta rollback.	Partition Tables, Factory Reset config
app	ota_0, ota_1	Slots de firmware para OTA. Mientras el chip corre desde uno, el nuevo firmware se escribe en el otro.	OTA
data	nvs	Almacenamiento clave-valor para credenciales y configuración en runtime. Recomendado mínimo 0x3000 bytes.	NVS
data	otadata	Registra cuál slot OTA está activo. El bootloader lo lee en cada boot. Debe ser 0x2000 bytes. Si está vacío, el bootloader cae a factory.	OTA Data Partition
data	nvs_keys	Claves de cifrado para NVS Encryption. Debe ser exactamente 0x1000 bytes.	NVS Encryption
data	spiffs	Filesystem para SPI NOR flash. Soporta wear levelling y consistency checks.	SPIFFS
data	littlefs	Filesystem alternativo a SPIFFS, con mejor manejo de corrupción por cortes de luz.	LittleFS

El layout con OTA

Cuando el proyecto necesita actualizaciones OTA, la tabla de particiones cambia: aparecen dos slots de firmware (ota_0 y ota_1) y una partición otadata que registra cuál de los dos está activo.

La razón de necesitar dos slots se explica en detalle en OTA: mientras el chip corre desde uno, el nuevo firmware se escribe en el otro. Si la escritura se interrumpe, el slot activo no fue tocado.

ESP-IDF incluye estas dos tablas predefinidas. La tabla simple:

Nombre	Tipo	Subtipo	Offset	Tamaño
nvs	data	nvs	0x9000	24KB
phy_init	data	phy	0xf000	4KB
factory	app	factory	0x10000	1MB

La tabla con OTA:

Nombre	Tipo	Subtipo	Offset	Tamaño
nvs	data	nvs	0x9000	16KB
otadata	data	ota	0xd000	8KB
phy_init	data	phy	0xf000	4KB
factory	app	factory	0x10000	1MB
ota_0	app	ota_0	0x110000	1MB
ota_1	app	ota_1	0x210000	1MB

En la versión con OTA, nvs es más chica (16KB en lugar de 24KB) para hacer lugar a otadata. Para proyectos que usan NVS con muchas claves, eso puede ser un límite a tener en cuenta.

Restricciones de alineación

Todos los offsets y tamaños tienen que ser múltiplos de 4KB (0x1000), que es el tamaño de un sector de flash. Las particiones de tipo app tienen una restricción adicional: su offset tiene que ser múltiplo de 64KB (0x10000).

Estas restricciones son la causa más común de boot loops al configurar Secure Boot: si la tabla de particiones no está bien alineada, el bootloader rechaza las particiones app y el chip no arranca.
